emotion ワークステーション

概要

e-Motion Workstation：多様な臨床ニーズに対応し、真にダイナミックなバーチャル患者を構築するオールインワン型デジタルプラットフォーム。

lQLPJwTbIJvjLl_NCpXNCpWw1Mk5WXztCg8JFguzDdUdAA_2709_2709

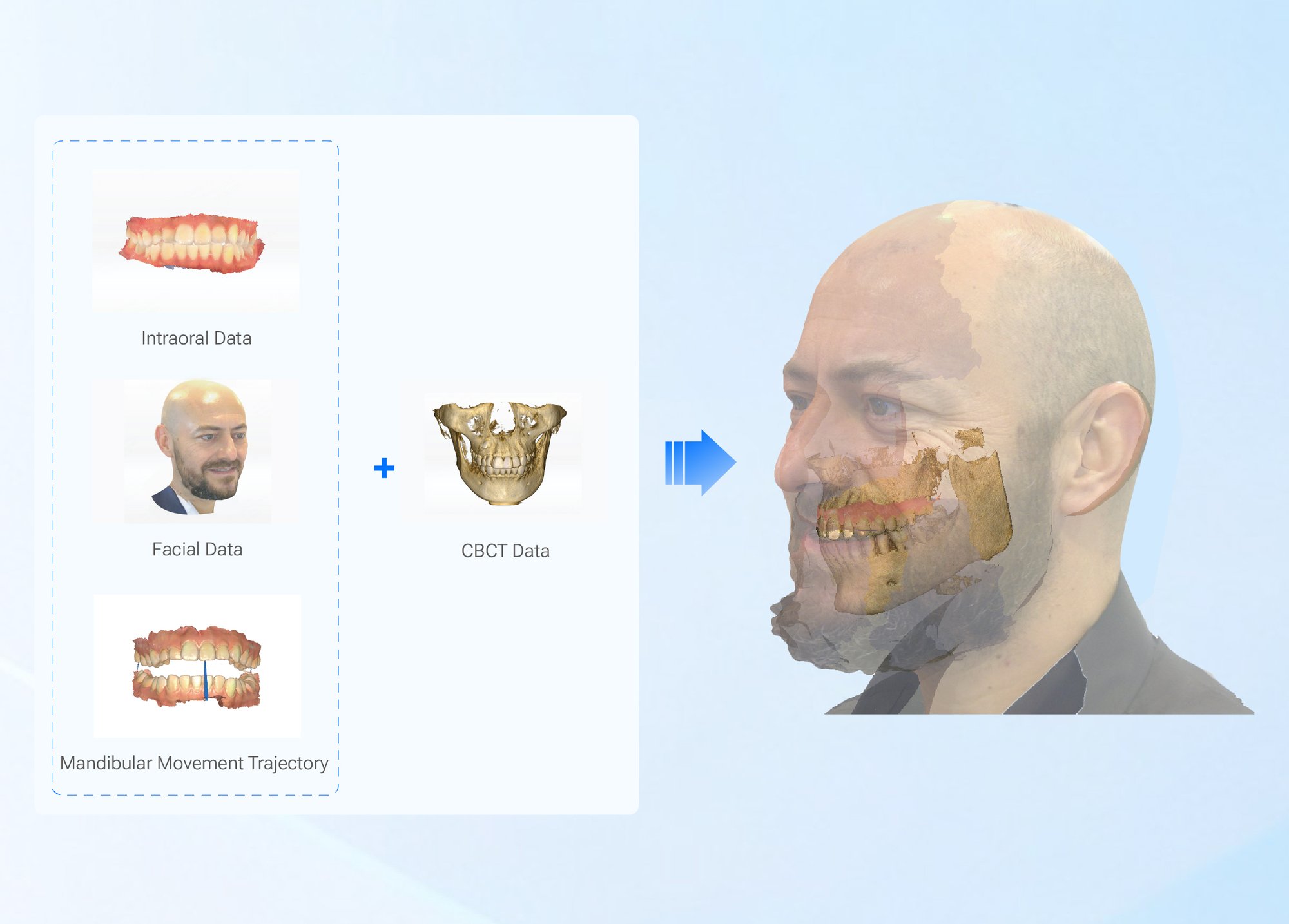

統一されたマルチモーダルデータキャプチャ

1台のワークステーションで、口腔内スキャン、顔貌データ、下顎運動データを同時に取得。単一の座標系でシームレスに統合することで、効率的かつ高精度なデジタルワークフローを実現します。

lQLPJx8HX-jVr1_NCpXNCpWw15fK2dyqeCkJFguctR52AA_2709_2709

インテリジェントなバーチャル患者構築

CBCTデータのインポート、セグメンテーション、包括的解析を可能にする高度なソフトウェアプラットフォームを搭載。診断および治療計画に必要なダイナミック・バーチャルペイシェントを迅速に構築します。

lQLPJwicdp9gH1_NCpXNCpWwslqkT01s4c0JFguzEJXGAA_2709_2709

設計ソフトウェアとのシームレスな統合

取得データはexocadをはじめとする各種CAD設計プラットフォームへ直接転送可能。歯科医院と歯科技工所間の連携を強化し、より高精度な補綴設計および咬合設計を実現します。

下顎運動軌跡トラッキング

e-Motionは、患者の下顎運動を容易に記録し、口腔内スキャンデータを取得するとともに、両データをソフトウェア上でシームレスに統合します。本シンプルなプロトコルにより、臨床医は正確な咬合接触の動的データを取得でき、補綴装置設計の最適化を実現します。その結果、患者に対して長期的かつ安定した補綴治療結果の提供が可能となります。

下顎運動軌跡解析

e-Motionは、CBCTデータを統合したリアルタイム3Dビジュアライゼーションにより、各方向における顆頭および切歯点の運動を包括的に可視化します。これらの運動を標準的な解剖学的2D平面へ投影することで、運動の協調性、咬合の対称性および安定性を高精度に評価することが可能です。本機能は、顎関節症（TMD）患者に対する的確な診断および治療計画立案を強力にサポートします。

最適な顎間関係の決定

最適な顎間関係の決定は、重度の咬耗を有する患者に対するスプリント製作に有用です。
e-Motionのソフトウェアは、患者の口腔内スキャンデータに基づいたスプリント設計をサポートしており、歯科用3Dプリンターとシームレスに連携することで、院内での直接出力を可能にします。これにより、ワークフローの効率化を実現するとともに、患者に提供する歯科医療体験の質を向上させます。

※本モジュールは、TMD（顎関節症）を有さない患者に適用されます。

e-Motionソリューションは、複雑なプロトコルを最適化し、無歯顎インプラントのような難症例における診療効率を大幅に向上させます。プランニングにCBCTを活用し、さらにe-Motionにより精密な顎間関係の評価およびインプラントポジショニングを行うことで、Shining 3Dの先進技術は義歯および補綴装置の製作において卓越した精度を実現します。
このシームレスな統合により、患者の快適性が向上し、治療の予知性が高まり、最終補綴物の長期的安定性と耐久性が向上します。

アイザック・タウィル博士,

DDS MS, 米国

e-Motion ワークステーション PC 仕様

タイプ AIOCart V3
モデル AOSCart 3
CPU Intel® Core™ i7-12700
メモリ（RAM） 32GB（4800MHz）
グラフィックカード（GPU） NVIDIA® RTX A2000（GDDR6／12GB）
オペレーティングシステム Windows 10 プロフェッショナル
ディスプレイ解像度 23.8インチ / 1920×1080
外形寸法（スタンド除く）（H × W × D） 320.98mm × 538.80mm × 54.10mm

カタログダウンロード

よくある質問

e-motionシステムに対応する口腔内スキャナーはどの機種ですか？

現在、E-motionシステムの一部である専用カートに適合するSHINING 3D製口腔内スキャナーは、以下の5機種です。

Aoralscan Elf

Aoralscan Elite Wireless

Aoralscan Elite

Aoralscan 3 Wireless

Aoralscan 3

これらの機種は、e-motionシステムと適切に組み合わせて使用できる設計となっており、院内のデジタルワークフローを円滑に構築することが可能です。
過蓋咬合（ディープオーバーバイト）の患者における顎運動の取得方法は？

過蓋咬合の患者様に対しては、正確なデータ取得を実現するため、専用のモーショントラッカーをご用意しています。これにより、咬合状態に影響されることなく、安定した顎運動データの記録が可能です。

通常の被蓋関係を有する患者様の場合は、歯面に直接貼付する接着式マーカーを使用して顎運動を取得できます。
どのような種類の顎運動トラッカーを提供していますか？また、再使用は可能ですか？

当社では、以下の2種類の顎運動トラッカーをご用意しています。

セメント固定タイプ（Cement Retention）

スクリュー固定タイプ（Screw Retention）

いずれもディスポーザブル（単回使用）ではなく、再使用が可能です。

金属製トラッカー本体は、最大100回の滅菌サイクルに対応しています。また、幾何学形状を有する専用シェル部分は、最大50回の滅菌サイクルまで再使用可能です。

これにより、経済性と衛生管理の両立を実現します。

どのような種類の顎モーショントラッカーを提供していますか？

セメントリテンションとスクリューリテンションの2種類があります。金属製のトラッカー本体は滅菌サイクル100回まで、幾何学的形状のシェルは滅菌サイクル50回まで再使用可能です。使い捨てではありません。
顎運動解析に必要なCBCTの撮影視野（FOV）はどの程度ですか？

顎運動解析において推奨されるCBCTのFOV（撮影視野）は 15 × 12 cm です。
最小必要FOVは 14 × 9 cm となります。

この範囲のFOVを有するCBCT装置では、下顎頭（コンダイル）の位置を確実に描出することを優先するため、症例によってはオトガイ部（下顎最下部）が撮影範囲に含まれない場合があります。

顎関節部の正確な位置情報取得が、顎運動データとの統合において重要となります。
